上次捡的好几个计算器，这次都拆完，放到EEWorld论坛上，大家慢慢看，还是有点东西的，就这玩意，要是放在没有手机的那个年代，能玩一玩。（原贴链接：https://www.eeworld.com.cn/a1mfr1O）
这两个都是90年代非常经典的电子记事本/掌上组织器（Electronic Organizer），当时算是一种很流行的“前智能手机”工具，主要给旅行者、学生或商务人士使用，功能比普通计算器丰富很多，但远不如今天的手机。
Casio JD-5000 My Magic Diary（卡西欧我的魔法日记）
也是90年代（大概1990–1995年左右）的产品，明显走青少年/儿童/少女路线，充满卡通和趣味感。
主要功能包括：电话簿/生日管理，日程表（Schedule），备忘录/数据，世界时间，计算器
特别有趣的功能：Fortune Telling（占卜/算命）、Matchmaker（配对/恋爱测试）、Secret（密码隐藏区），还有可爱的留言显示、魔法日记风格界面。
整体设计非常梦幻、粉嫩，键盘布局也更像玩具，90年代很多女生会把它当“电子日记本”或“秘密笔记本”来玩。

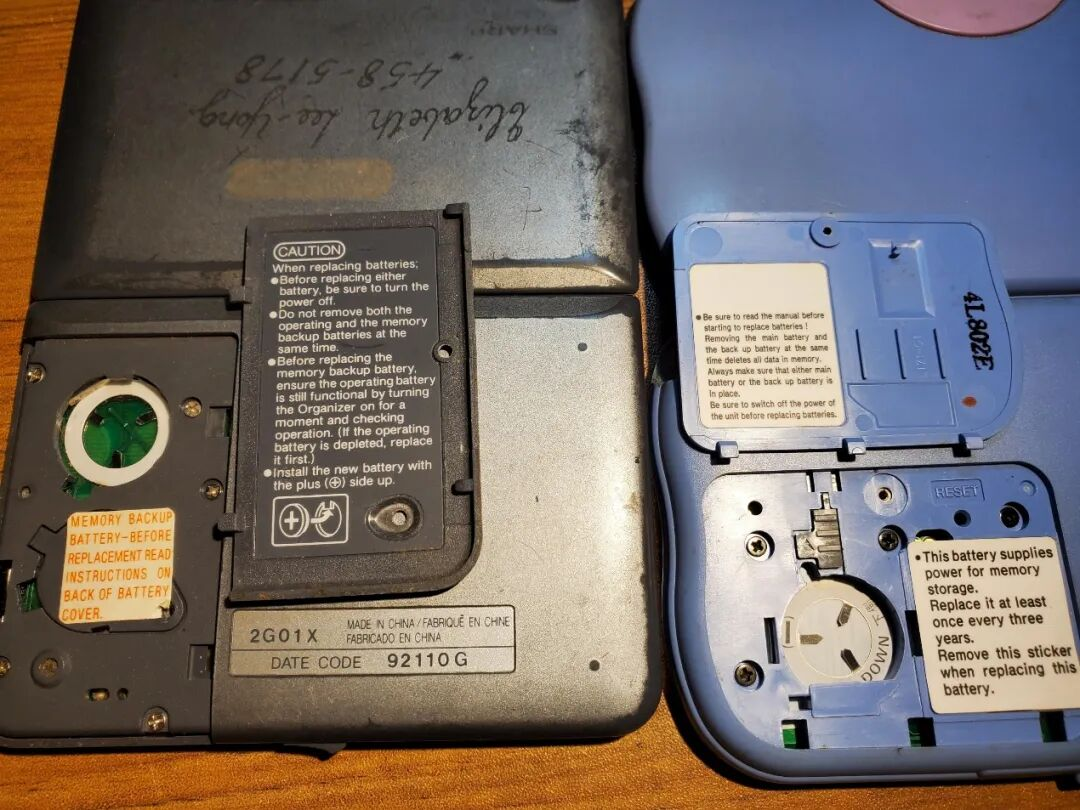

电池是两颗CR2032的纽扣电池。

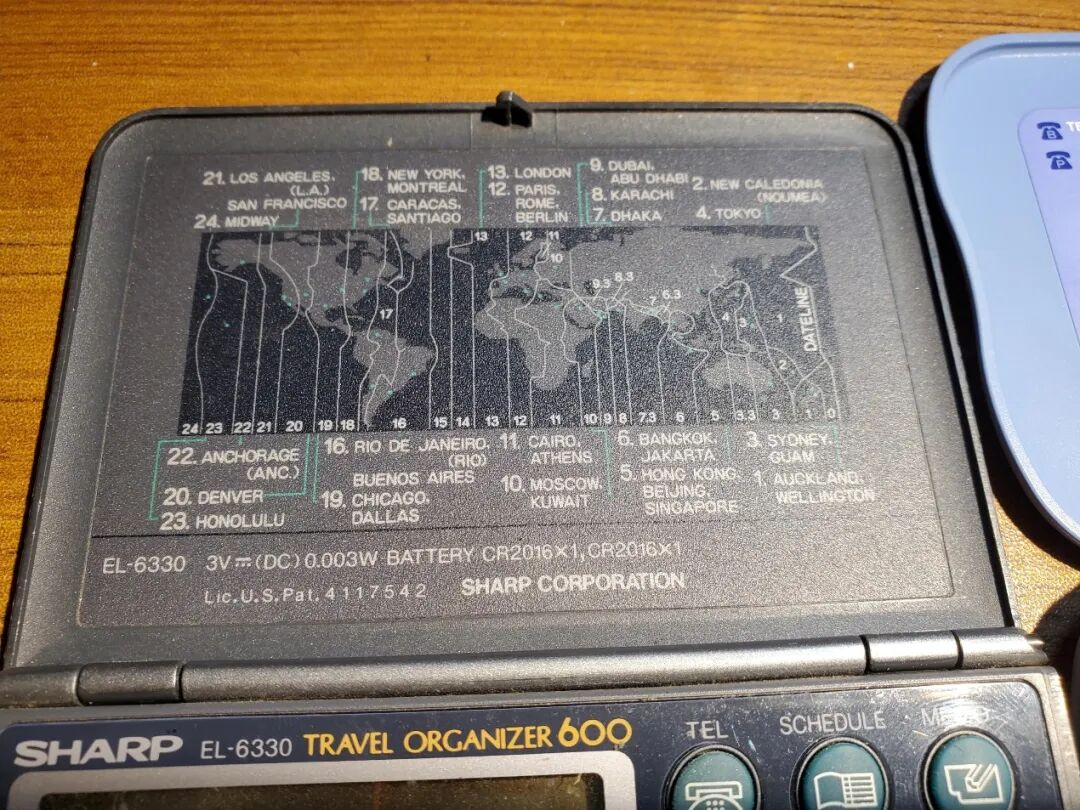

这一台是Sharp EL-6330 Travel Organizer 600（夏普旅行管理器600）
1992年左右推出的型号，定位是旅行者专用电子记事本。
主要功能包括：
电话簿（Telephone Directory）
世界时钟+家乡时间（World/Home Time）
日程表（Schedule）
备忘录（Memo）
基本计算器+货币/单位换算（Calc/Conv）
比较商务/实用风，适合大人或经常出差的人用。

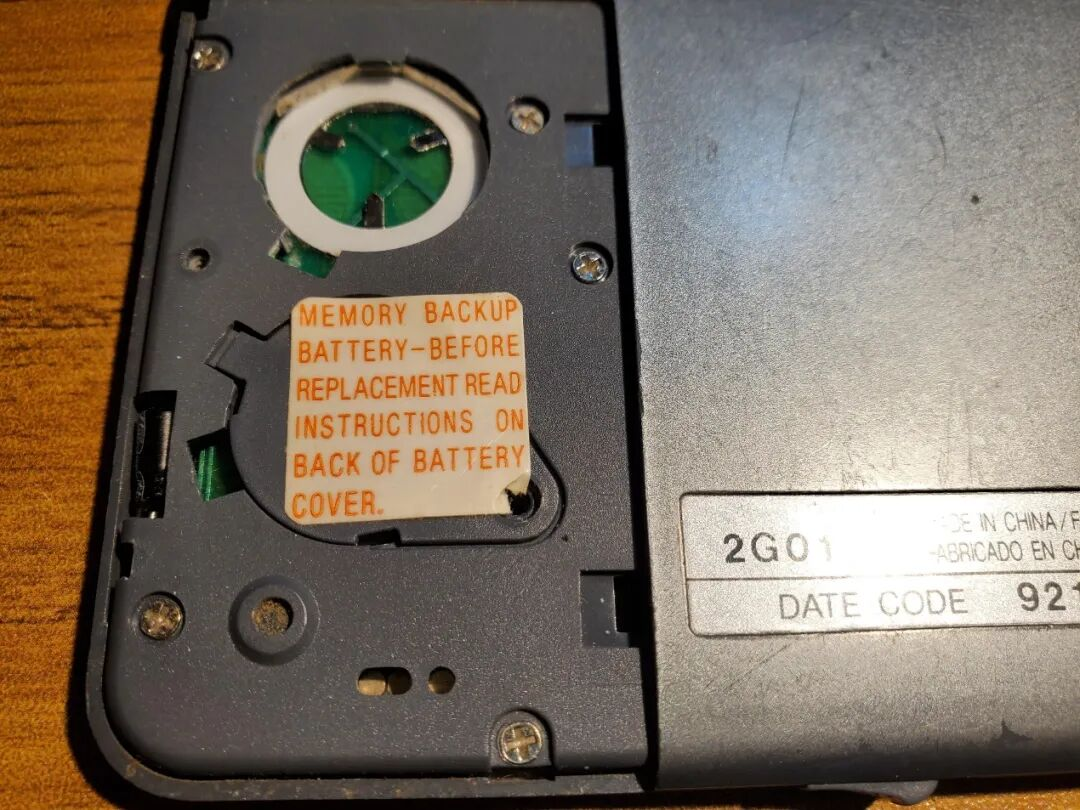

用两颗CR2016纽扣电池（一颗主电源、一颗备份）。
卡西欧这边明显要比夏普功能多一些。
先拆卡西欧吧，打开后壳，居然还有两颗芯片，而不是牛屎，拆过好多计算器，大部分都是牛屎颗粒。
这台内部结构非常典型90年代初Casio低功耗电子记事本的设计，整体做工精致但很简单，适合低成本量产。
上盖内部（蓝色的塑料壳内侧）

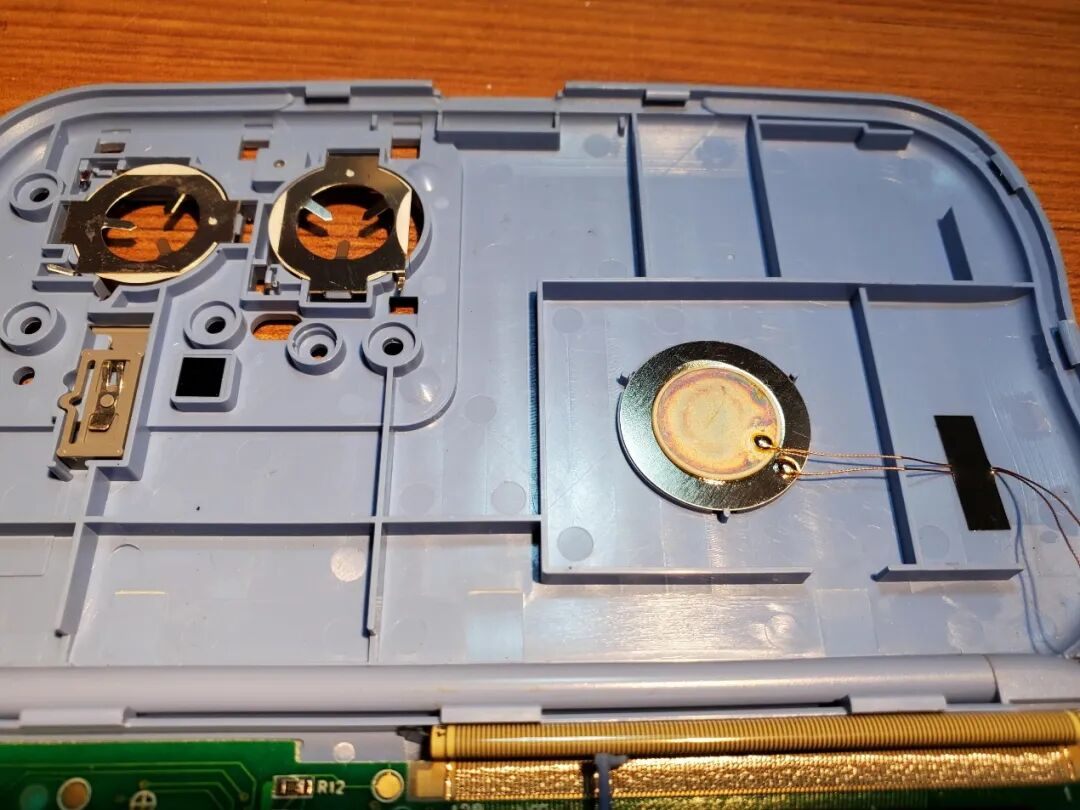

喇叭/蜂鸣器（圆形带铜线的那块）：这是经典的压电蜂鸣器（piezo buzzer），用来发报警声、按键音、闹钟、占卜时的“叮叮”声或可爱提示音。线很细，直接焊在主板上。
螺丝孔、卡扣位和定位柱：壳体设计得很紧凑，防止晃动，典型的翻盖式掌上设备结构。
LCD柔性排线连接区（金色）：这是连接主板和液晶屏的FPC排线（柔性电路板），很常见，容易因折叠老化而接触不良。

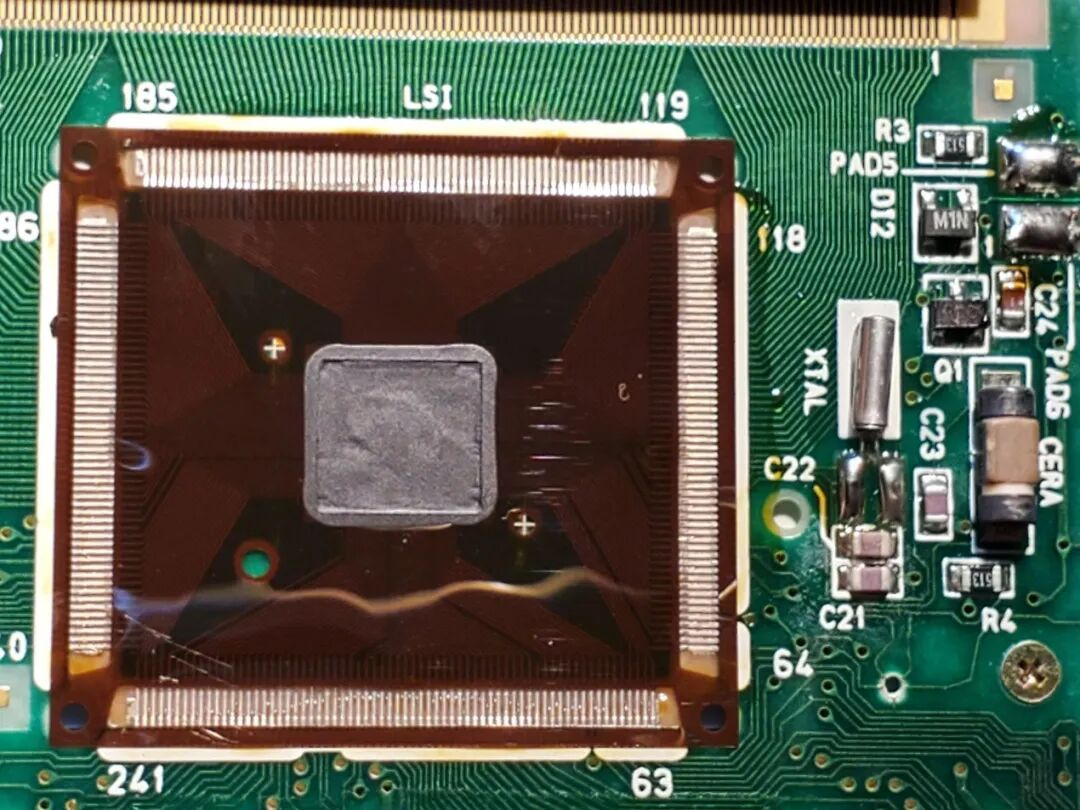

芯片die（硅片核心）直接焊在PCB上。
用黑色环氧树脂（epoxy resin）滴胶覆盖保护die，防止氧化、灰尘、静电和机械损伤。
外面不包传统塑料外壳（像现代IC的黑方块），而是直接“滴”一层黑胶，这个方方正正、表面有点反光/蓝紫色虹彩的黑色块。
四周的细密“栅栏”其实是引线框架（lead frame）或bonding pads的外露部分，连接到PCB走线。
完整标记：TC531000BA或类似变体（照片显示TC531000IA/TC5313100BA等，但核心是TC531000家族）
Toshiba TC531000/TC531001是1Mbit(128K×8 bit)CMOS Mask ROM，也就是128KB的只读固件存储器。
这是工厂在芯片制造时就把程序“烧”进去的ROM，不能改写。Casio把整个固件（操作系统+所有功能代码：电话簿、日程、计算、占卜、Matchmaker、秘密模式、显示消息等）都放在这里。
封装：28-pin DIP或SOP（照片里是标准28脚塑料封装）。日期码/批次：C067（可能是1993年第6周或类似）、9322（1993年第22周生产）。
右边大芯片：Sanyo LC3564系列Static RAM（静态随机存储器）
标记：LC3564AM QM或LC3564 357-（照片里LC3564AM后有357M-85或类似）。
Sanyo（现ON Semiconductor部分产品线）LC3564是8K×8 bit=64Kbit（8KB）的低功耗SRAM。
访问时间后缀如-85表示85ns。
封装：也是28-pin DIP/SOP。
作用：用户数据RAM。存放你输入的电话簿条目、日程、备忘录、秘密区内容、世界时间设置等。电池备份（CR2032备份电池）就是保这个RAM不丢数据。

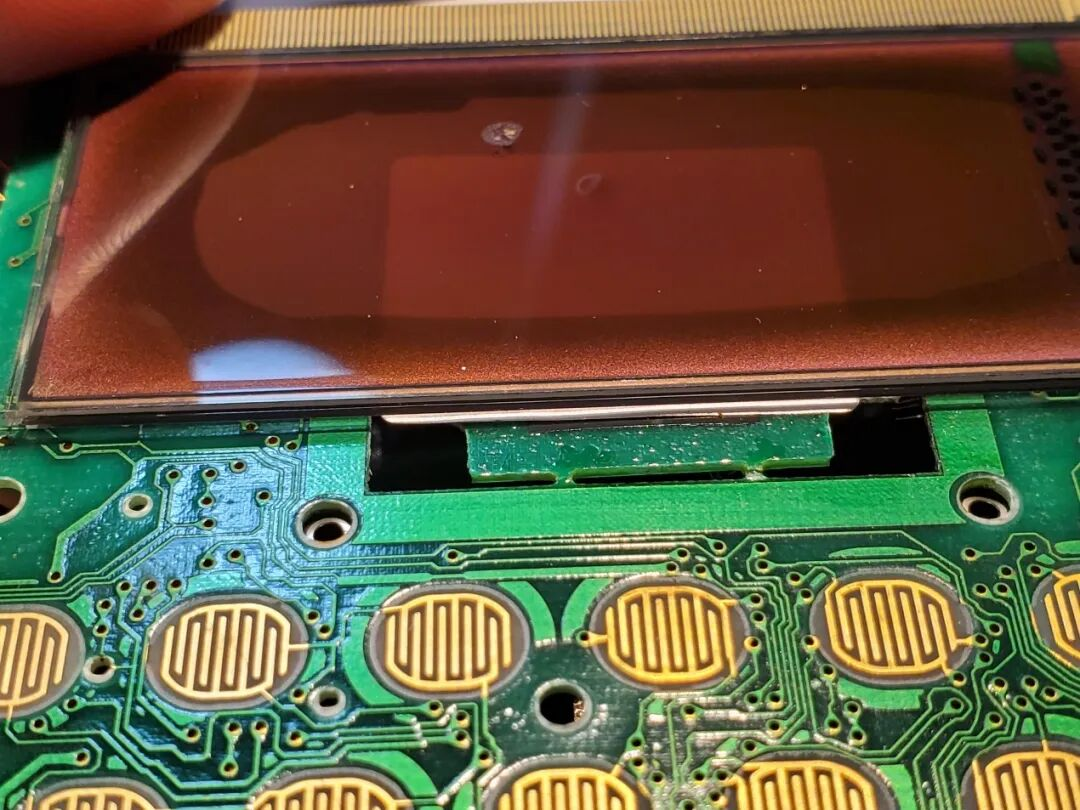

按下时这个黑粒直接压在PCB的金色电极（你看到的椭圆/圆形对电极）上，桥接两个电极→电路导通。

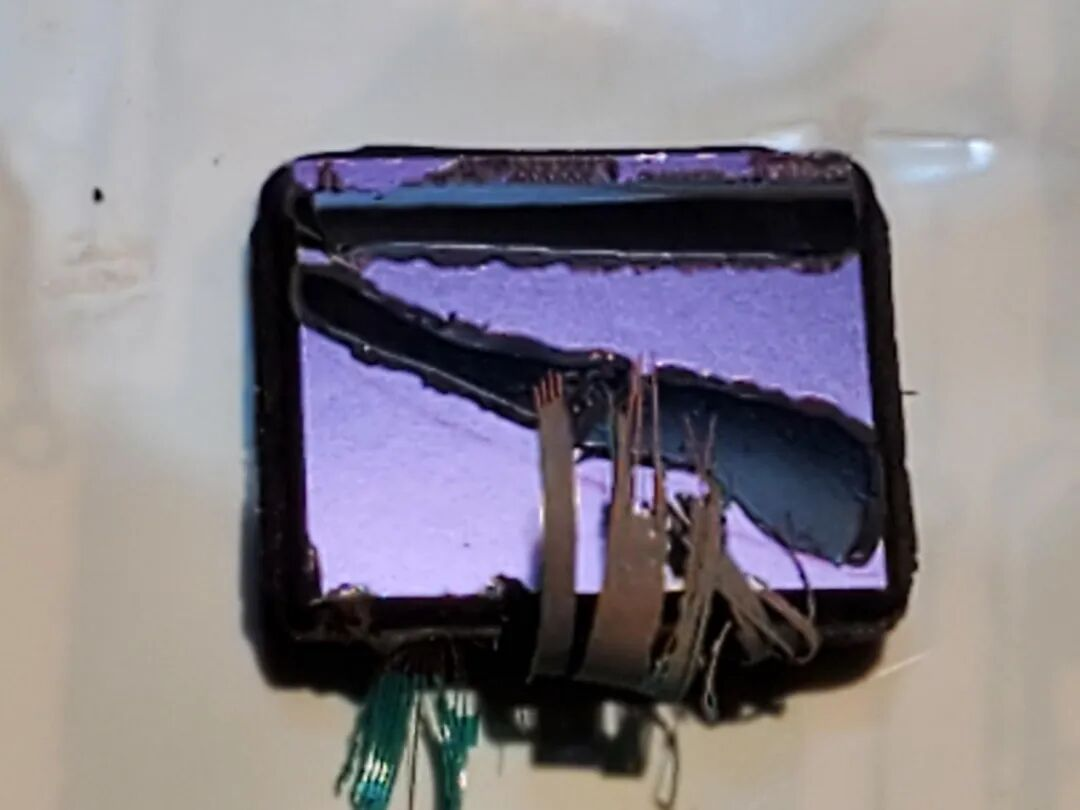

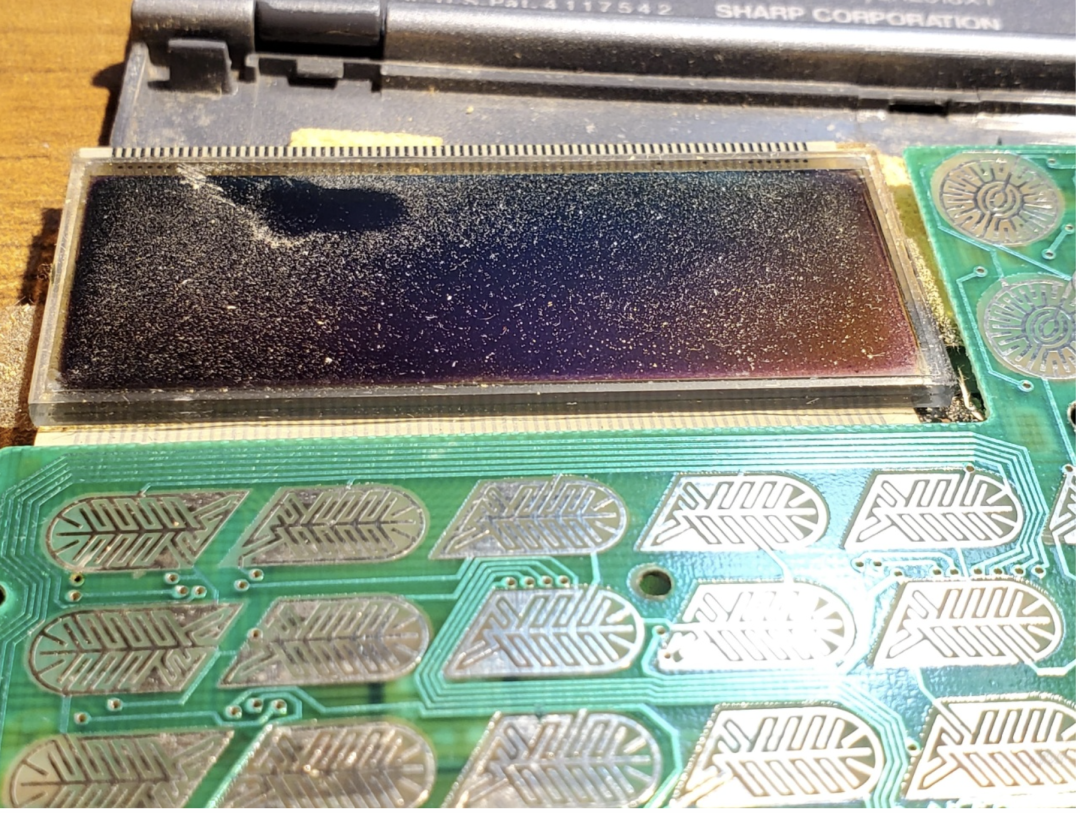

再来看另一个，也是有蜂鸣器，背部的海绵已经老化的一动就散了。屏幕排线已经发黄。
一个蜂鸣器，后壳中间一块结构，用于按压时候不会对后壳变形。
它是一颗CMOS静态随机存取存储器（Static RAM，简称SRAM），具体规格如下：
容量：64Kbit（8K×8 bit，即8192字节）
组织方式：8,192字×8位
封装：28引脚SOP（Small Outline Package，贴片型），从照片看是450-mil宽的SOP-28
类型：科学计算器（Scientific Calculator），带Advanced D.A.L.（Direct Algebraic Logic，直接代数逻辑），支持输入类似纸笔的表达式。
年代：大约1990年代中期到后期（约1996年左右中国产版本）。
主要功能：基本科学运算、三角、指数、对数、分数、统计（1-2变量）、随机数、角度转换（度/弧度/梯度）、超函数（hyp）、常数π/e等。函数数量约150+个。
显示：2行显示，上行显示表达式（约12字符），下行显示结果（10位+2位指数）。
电源：通常2颗LR44纽扣电池（部分类似型号用太阳能+电池混合，但这个是纯电池）。

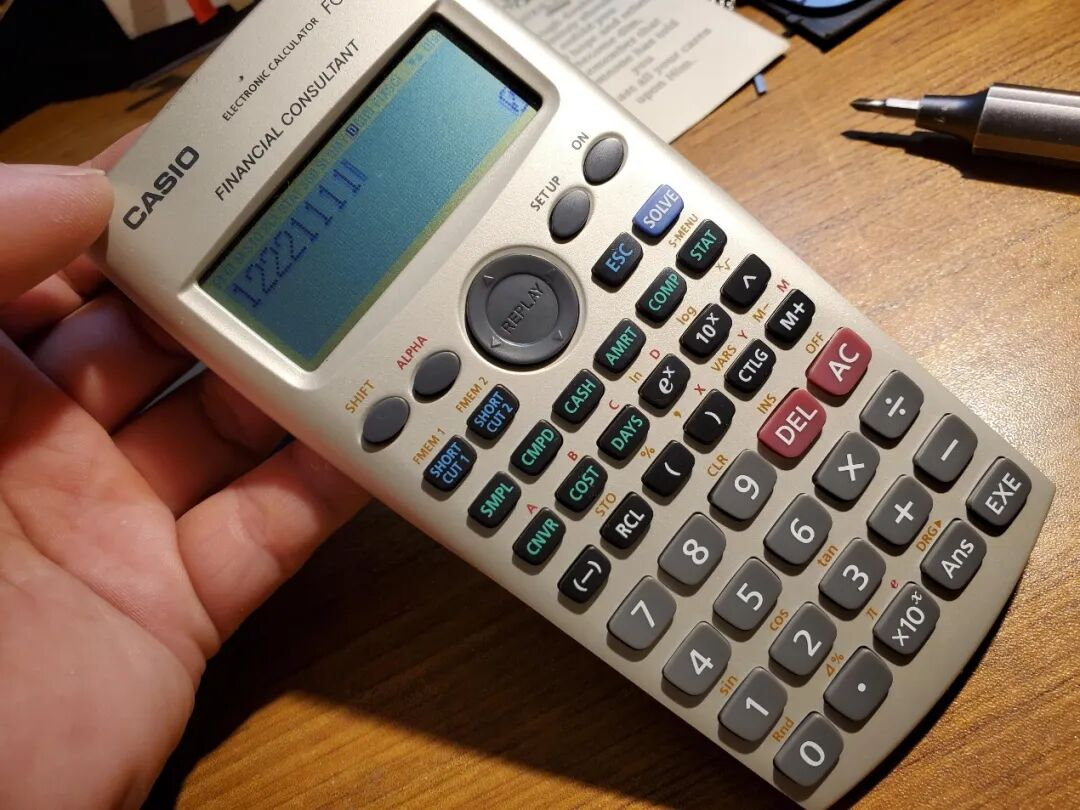

Casio FC-100V（右边那个，银灰色Financial Consultant）
类型：专业金融计算器（Financial Calculator），专为MBA、金融、会计、投资学生/从业者设计。
年代：2000年代中后期推出（FC-100V是经典款，后来有FC-100V-2升级版）。
主要功能：时间价值（复利、年金、现金流NPV/IRR）、债券计算、折旧、成本-销量-利润分析、统计（包括回归）、5变量求解、日期计算等。支持4行全点阵显示，便于参数滚动编辑。
显示：4行点阵LCD（更清晰，参数显示友好），10+2位精度。
电源：1颗AAA电池（R03），寿命很长（约1-2年或17000小时）。

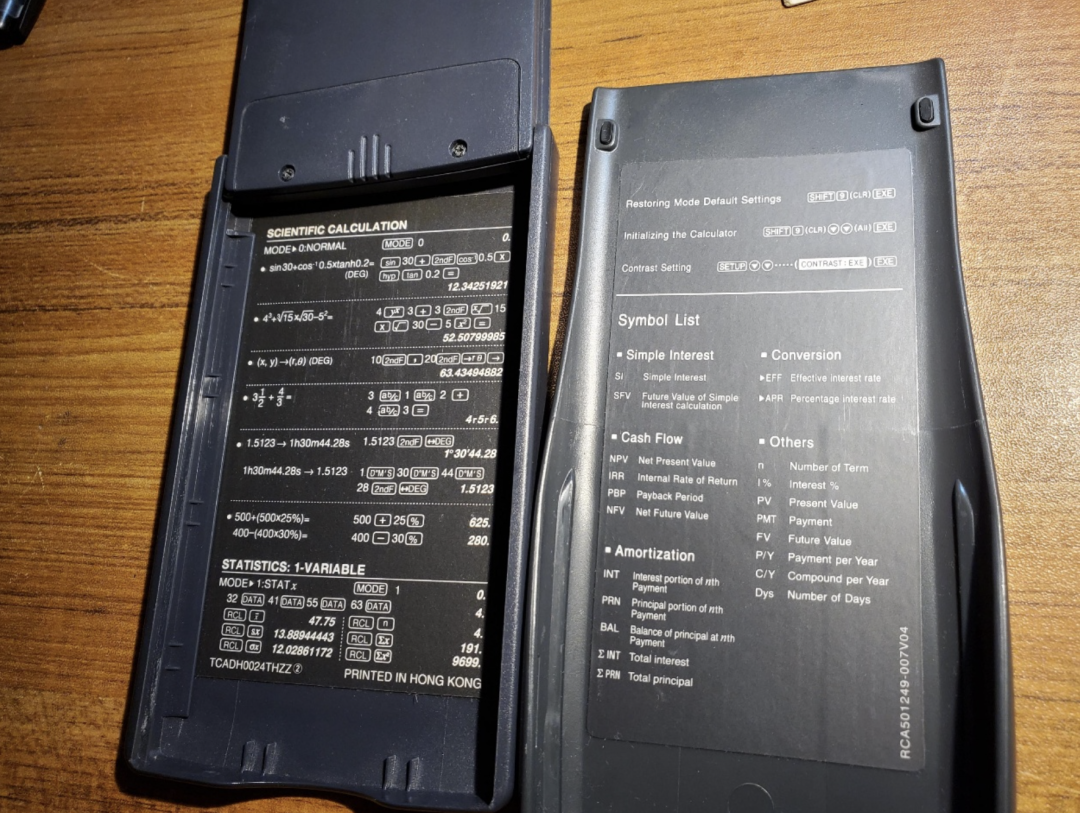

两个计算器的内壳（后盖内侧）功能表/快速参考表，这是经典设计：Sharp把常用示例印在内盖上，Casio则把符号列表和模式恢复说明印在内盖上，方便用户快速查阅而不用翻手册。

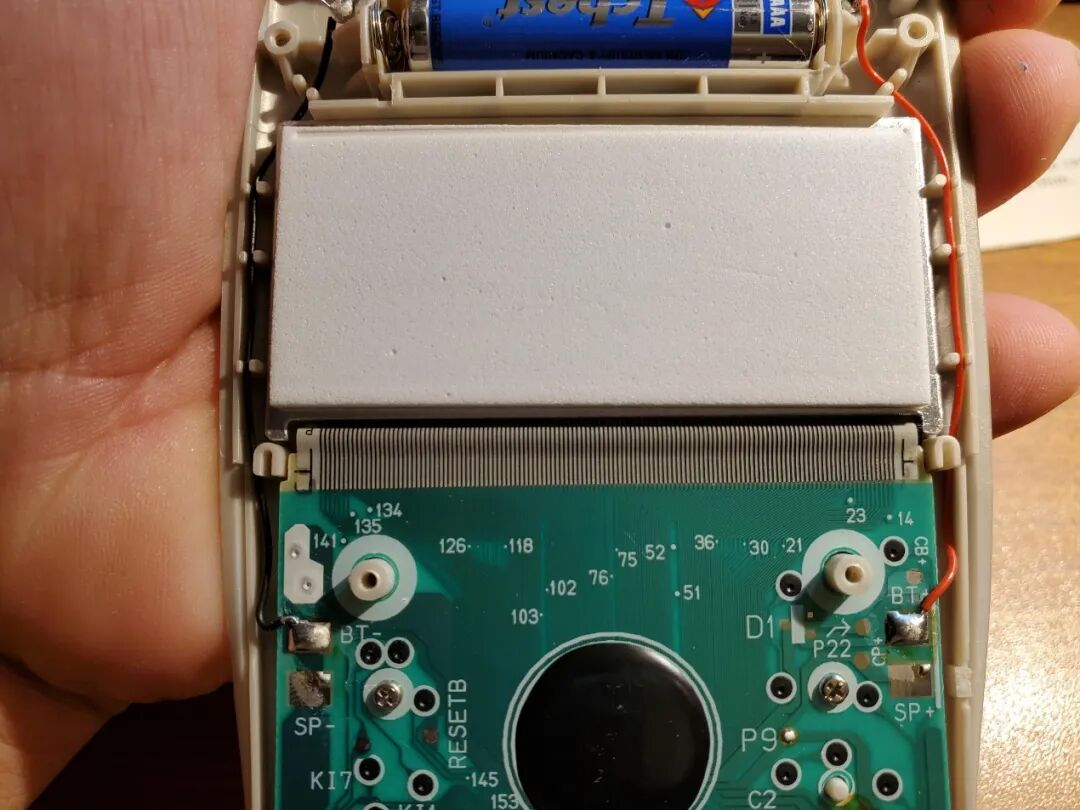

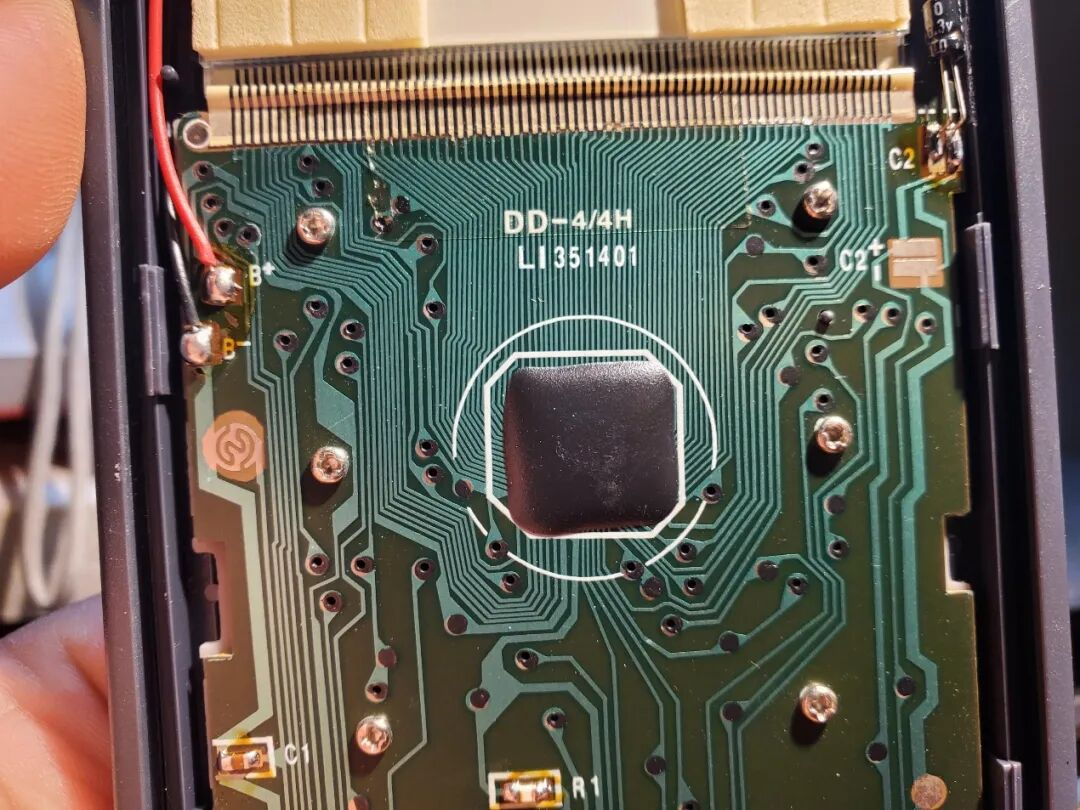

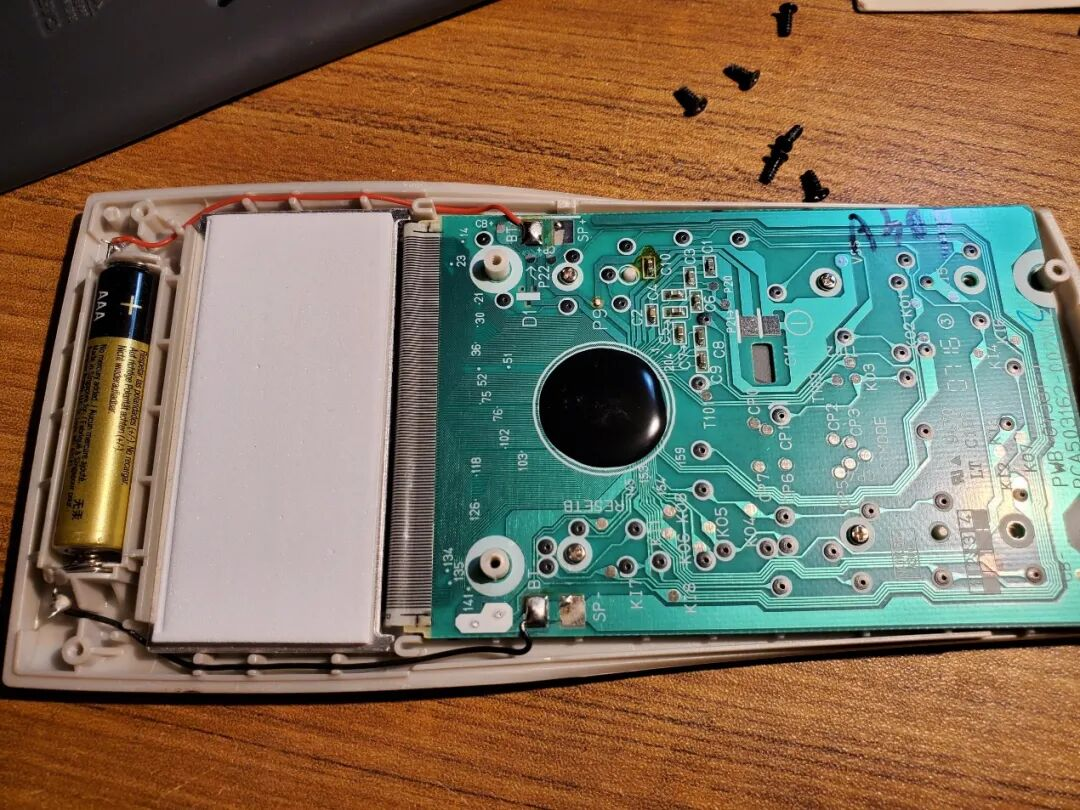

先来拆卡西欧，大黑色圆形“穹顶”物体（中央那个黑球/黑帽，照片最显眼）：是Chip on Board(COB)封装的主芯片/ASIC（Application-Specific Integrated Circuit）。Casio在很多中低端计算器（尤其是金融/科学系列）用这种黑胶滴封方式把CPU+ROM+RAM+LCD驱动+键盘扫描等功能集成到一个裸die上，然后用环氧树脂滴胶保护。
为什么是圆形穹顶？滴胶固化后自然形成半球形，防潮、防尘、防止逆向工程（看不见die标记）。
功能：处理所有金融计算（NPV、IRR、年金、摊销等）、4行点阵显示驱动、按键输入、蜂鸣器驱动等。Casio自己设计，不对外公开型号。
RESET：复位点，短接清内存。
BT+/BT-：电池焊点。
P9/P20等：电源或测试点。

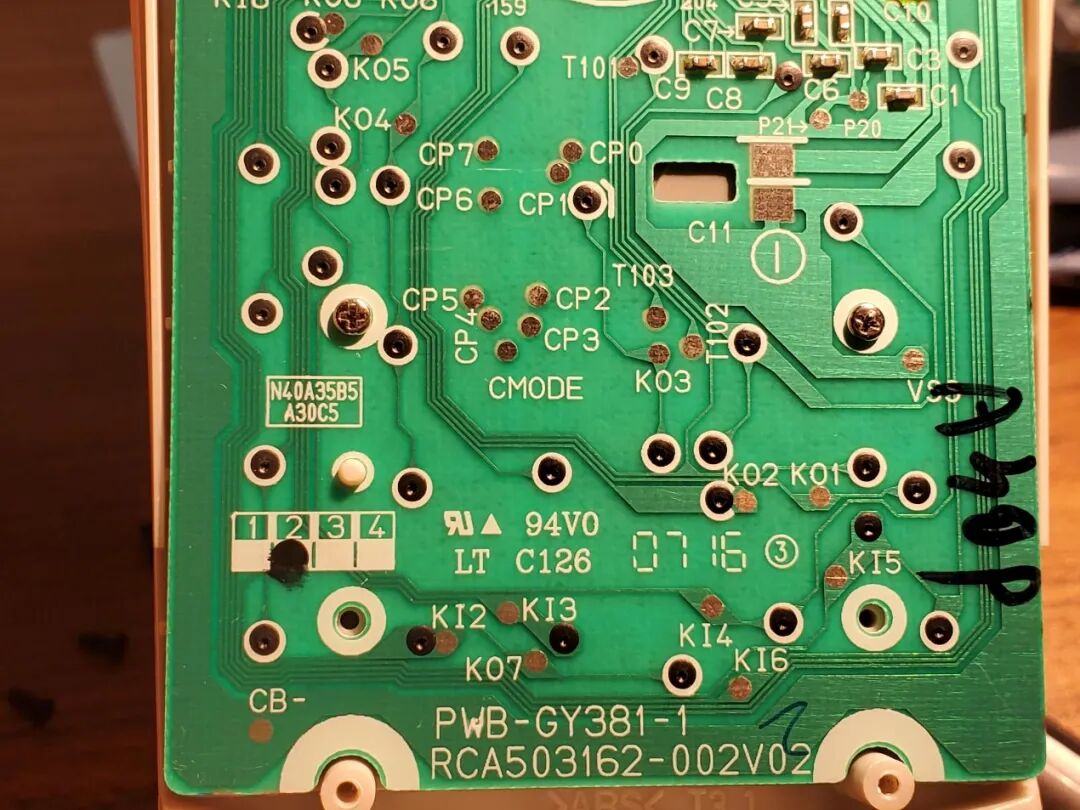

下面没芯片、没大元件，就焊盘+走线+标记。背面基本是用来测电压、调试、质检的。
右上角还有一个C2电容，牛屎上半部分供屏幕显示，下半部分按键，这个LR44我昨天去买了两颗，8毛一颗，回来安装上以后，屏幕是显示不全的，应该是屏幕连接的排线有问题，所以显示不全，毕竟已经是30多年前的计算器，留着没啥用，直接丢了，卡西欧计算器是屏幕完好的，留着使用，其他的都已经丢了。
