本文来自微信公众号： 电子工程世界 ，作者：冀凯，原文标题：《EIS走进车内——电池管理BMS正在从“看表面”到“看内部”》
在电动汽车与储能系统快速发展的当下，电池管理系统（BMS）正在同时承受来自安全性、精度、可靠性以及成本控制四个维度的持续压力，这种压力并不是单点问题，而是随着800V高压平台、超快充架构以及大规模储能系统部署而系统性放大的结果，使得传统依赖电压、电流与表面温度的监测体系逐渐难以覆盖电池内部真实状态变化。
电化学阻抗谱（EIS,Electrochemical Impedance Spectroscopy）开始逐步走向车内或储能应用的在线工程化落地，并被认为可能成为下一代BMS体系中重要的底层能力补充，用以弥补传统观测手段在内部状态不可见性上的结构性缺失。
EIS并不是一项新技术。长期以来，EIS已经广泛应用于电池材料研究、电芯失效分析以及产线检测环节，尤其在电池化成、容量分选以及实验室状态表征中，EIS一直被视为观察电池内部电化学状态的重要工具。
不过，过去很长时间里，EIS更多停留在离线测试体系中，通常依赖高精度实验设备完成频率扫描与阻抗分析，其测试环境、功耗、系统尺寸与计算复杂度的约束下，很难直接进入车载系统。
而现在正在发生变化的是，随着车规AFE、高精度同步机制以及片上DFT频域计算能力逐渐成熟，EIS开始从实验室与工厂检测环节，进入在线运行中的BMS系统，有用于实时安全监测、SOC/SOH估算以及快充控制的潜力。
安全、精度、可靠性以及系统成本是目前BMS的主要痛点。
安全问题：热失控依然是核心挑战
在所有BMS相关问题中，安全始终是最重要的，其中热失控（Thermal Runaway）又是最关键、也是最难解决的风险来源，其本质是电池内部发生不可控自加热反应，并在能量与温度的叠加作用下逐步失控，最终可能导致起火甚至爆炸。
当前工业界主流的电池温度检测方式仍然依赖温度传感器与表面热分布监测，但这种方式存在一个关键结构性问题，即温度信号本身具有明显滞后性，当温度变化已经被外部传感器捕捉到时，电池内部往往已经进入不可逆的热演化阶段，这也是为什么尽管BMS安全策略不断增强，电池热失控事件仍然无法完全避免的重要原因之一。

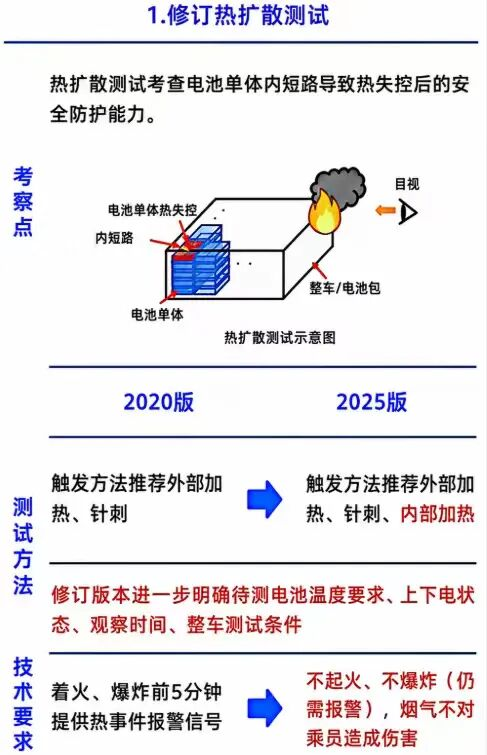

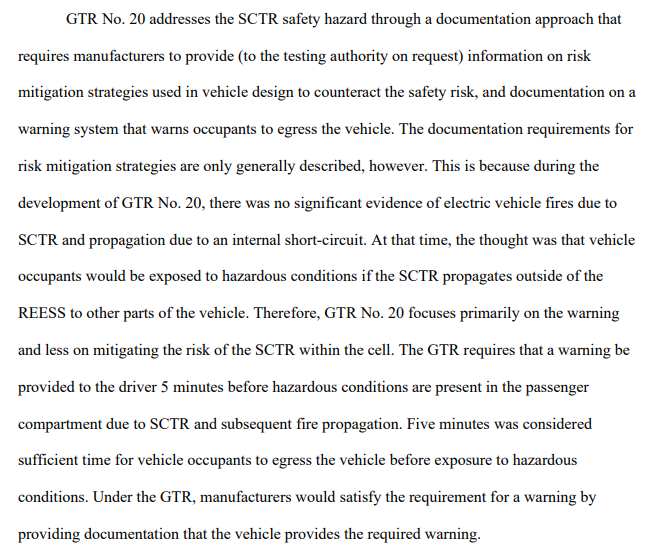

在监管层面，这一问题正在被持续关注，例如行业开始提出热失控提前5分钟预警的目标，同时在中国GB标准体系（GB 38031-2025）以及美国NHTSA相关安全框架（FMVSS No.305a）中，都已经逐步强化对提前识别电池热失控能力的要求，使得仅依赖温度触发的传统方案在合规层面面临越来越大的压力。
SOC估算：精度与方法的双重瓶颈
除了安全问题之外，SOC（State of Charge）估算长期以来也是BMS体系中最核心且最难稳定解决的问题之一，现有工业方法主要包括开路电压法（OCV）、库仑计数法以及基于模型的估算方法，但这些方法在工程应用中普遍存在响应速度慢、依赖标定数据、误差累积以及对温度与老化高度敏感等问题。
在磷酸铁锂（LFP）体系中，这一问题进一步被放大，由于在约26%至55%的SOC区间内电压平台特性明显，电压几乎不随SOC变化而变化，使得传统电压法几乎失去分辨能力，同时叠加明显的滞后效应，使得SOC估算需要依赖更复杂的状态模型与修正机制，从而增加系统复杂度与不确定性。
可靠性问题：缺乏看内部的能力
当前BMS的核心观测体系仍然集中在电压、电流以及电芯表面温度等外部可测量信号，这种体系在工程安全控制中是必要的基础，但其根本限制在于无法直接反映电池内部的电化学状态变化。
这种结构性限制直接导致多个问题无法被有效解决，包括电芯一致性无法在线监测、内部缺陷无法早期识别、以及剩余寿命（RUL）预测精度不足等，这些问题最终会反映到系统层面，例如保修成本上升、系统冗余设计增加以及安全裕量被动放大，从而影响整体成本结构。
成本问题：复杂系统的隐性负担
在成本维度上，传统BMS架构本身也带来显著的系统负担，尤其是在电动汽车与储能系统大规模部署场景下，每一个电芯通常都需要独立NTC温度传感器进行监测，这不仅增加了硬件成本，同时也显著提高了布线复杂度与装配难度。
随着系统规模扩大，这种成本会呈现非线性增长，使得BMS在系统总成本中的占比不断提升，从而成为制约电池系统规模化部署的重要因素之一。
在上述多重约束背景下，EIS开始进入视野，有可能解决目前BMS的种种不足。其核心机制是通过向电池施加交流激励信号，并测量其电压响应，通过在不同频率下提取幅值与相位信息，从而构建电池内部电化学行为的频域特征。
整个过程可以概括为：交流电流注入、电压响应采集、频域特征提取以及多频扫描组合，最终形成完整阻抗谱曲线，而这一曲线本质上对应电池内部多个物理与化学过程的叠加响应。
从产业定义来看，EIS的工程价值主要集中在三个方向：早期故障识别、电芯级温度信息获取，以及SOC与SOH估算精度提升。
一条曲线，拆解电池内部世界
EIS本质上是基于频率维度对电池响应进行分解与识别，就像在一场交响乐中，不再只是听整体的声音强弱，而是将不同频率成分逐一拆解出来，从而区分出小提琴、大提琴、长笛或单簧管等不同乐器，各自对应的声部信息被单独解析出来，最终形成对整体结构的完整理解。
在频域表达中，EIS曲线所反映的是电池内部不同物理过程在不同频率下的响应特征，其中高频区域主要对应欧姆内阻与电感效应，中频区域对应电荷转移过程，而低频区域则对应离子扩散过程，因此整条曲线本质上是电池内部多个动力学过程的综合映射结果。
为了将这些频率响应更加直观地表达出来，EIS通常会采用奈奎斯特图（Nyquist Plot）与波特图（Bode Plot）两种频域表示方式。其中，波特图主要描述阻抗幅值与相位随频率变化的关系，更适合观察不同频率区间下系统增益与相位变化趋势；而奈奎斯特图则将阻抗的实部与虚部映射到同一复平面中，使不同电化学过程之间的关系能够以轨迹形式直接呈现，因此在电池机理分析与状态诊断中被广泛采用。
安全能力：从事后检测到事前预警
在安全应用中，EIS最关键的价值体现在提前识别能力上，例如锂枝晶生长与微短路等早期缺陷，在热失控发生之前阻抗特征有可能变化。
相比传统基于温度的监测方式，这种基于电化学状态的识别路径有望更接近问题的根本，因此如果能够在热事件真正发生之前提供预警窗口，则也许改变传统事后响应的安全控制逻辑。
温度测量从表面走向内部
传统NTC温度测量方式仅能获取电芯表面温度信息，并且由于热传导存在明显延迟，无法真实反映内部温度变化过程。
EIS在于其对温度变化具有高度敏感性，能够通过阻抗变化间接反映电芯内部热状态，从而使温度监测从滞后型感知逐步向实时状态反映转变。
在系统层面，这种能力还带来另一个直接影响，即可以减少NTC布置数量，降低布线复杂度，从而优化整体系统成本结构。
SOC估算更加准确
EIS对处在SOC平台期的LFP电池，比OCV曲线具有更高敏感性，因此在LFP平台区间内，可以通过频域特征实现比传统方式更理想的SOC区分。
这一能力直接带来的结果是SOC估算精度提升，同时改善续航预测稳定性，并降低由SOC误差引起的系统控制偏差。
可靠性：电池诊断进入分层时代
基于EIS，有可能将电池异常问题进行更结构化的分类识别，包括早期缺陷、劣化问题以及长期老化问题三个层级。
例如一些实验数据佐证，在电池早期缺陷阶段，如电解液泄漏或内部短路，会在少量循环内表现为阻抗异常变化；在劣化阶段，材料杂质或局部反应异常会导致阻抗结构逐步偏移；而在长期老化阶段，则会表现为电芯一致性下降与整体内阻漂移，从而影响系统均衡控制能力。
价值总结：从检测到预测
从系统层面来看，EIS有望带来更多的变化，不仅是测量维度的扩展，更是系统能力结构的变化，其核心能力可以概括为非侵入式在线检测、电芯级诊断以及预测性维护。
这些能力最终转化为系统层面的直接收益，可能包括保修成本下降、传感器数量减少、维护周期延长、人工成本降低以及整体系统设计复杂度下降，同时在充电性能与容量利用率方面也带来优化空间。
整体流程为交流信号注入、电压电流采集、DFT频域转换以及阻抗计算（Z=V/I），并通过多频点扫描实现完整阻抗谱重建。
从芯片到系统的关键
两种激励架构：模组与整包
在工程实现上，EIS存在两种典型激励方式，其中模组级激励通过各模块独立运行实现，系统结构简单但功耗较高，而整包级激励通过单一激励源驱动整个电池包，在精度与一致性方面具有优势，但对同步与系统控制要求更高。

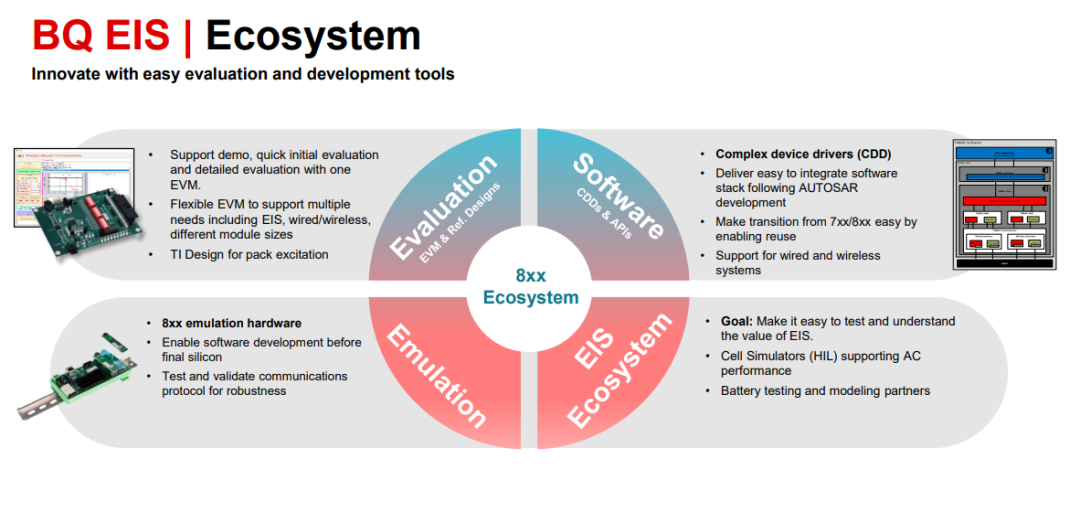

生态与工具链
如果用一句话总结EIS的意义，传统BMS更多是在“看表面”，而EIS开始让系统具备一定的“看内部”的能力。
当电池系统规模不断扩大、能量密度不断提升以及安全要求不断强化时，这种从外部信号观测向内部电化学状态感知的能力迁移，很可能会成为下一代电池管理系统体系中的关键分水岭。
