先问一个问题：你有没有用过任何AI智能体？

至少在软件开发领域，写代码这件事情好像已经要被硅基生物彻底接管了。软件工程师们一边喊着“药丸”，一边偷偷给自己的IDE装上各种最新的代码助手，对每个大模型和智能体的优缺点如数家珍……

真香。

于是，一个非常自然的念头开始在芯片工程师群体中蔓延：

既然智能体能写代码、调Bug、自动跑CI/CD，那能不能也让它来设计芯片？

想象一下，你只需要在对话框里输入一句话：设计一颗3nm的AI加速芯片，功耗300W，性能对标H100。然后，智能体自动调用前端设计工具写RTL，自动跑综合、验证、布局布线、签核，最后吐给你一个GDSII。

听起来是不是很爽？

还是先别高兴太早。现在幻想用智能体设计芯片，和我当年想到底去北大还是去清华差不多是一个意思。

最主要的原因是，用智能体写软件，和用智能体设计芯片，中间隔着的不是“工具差异”，而是物理世界与抽象世界的鸿沟。

让智能体照方抓药，在EDA里行不通？

很多人对“用智能体做芯片设计”这件事的理解，其实非常朴素：

不就是让一个Agent去调用各种EDA工具吗？

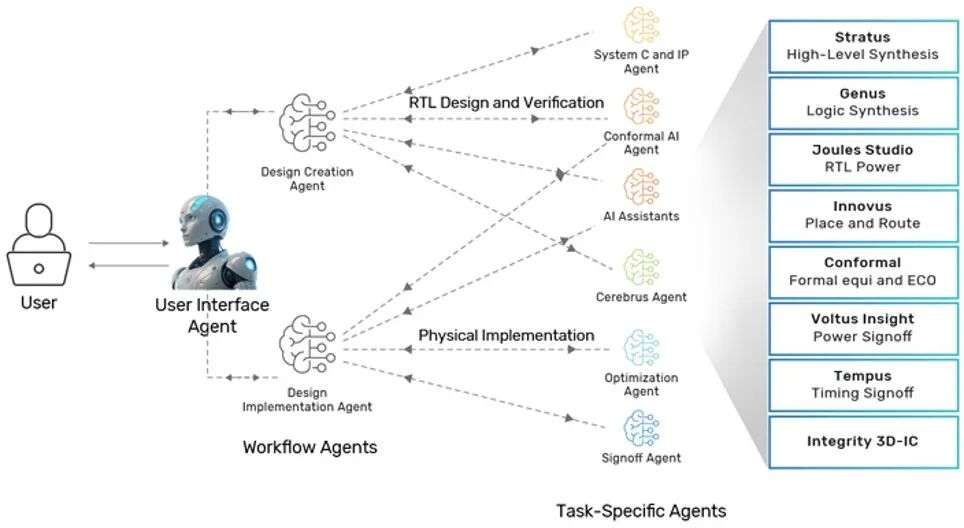

比如，前端Agent负责写RTL，后端Agent负责跑P&R，验证Agent负责看报错，出了问题就多跑几次，直到收敛。

如果你是写软件的，这个逻辑大概率是成立的。

但在EDA领域，这种照方抓药式的智能体思路，很快就会撞上三堵墙。

第一堵墙：芯片设计不是离散问题，而是连续物理优化问题。

现在的大模型都很聪明，它们看过数以亿计的软件代码，所以它们懂逻辑、懂语法。但是，它们不懂物理。

它们不知道当两条金属线靠得太近时会产生串扰（Crosstalk）；它们不知道当晶体管密度过高时，局部热点（Hotspot）会导致芯片瞬间熔断。在芯片里，时序、功耗、IR Drop、EM、SI、热……等等等等：它们全部是连续变量，而且高度耦合。

你在某个地方把时序拉回来10ps，可能在另一个地方引入新的功耗热点。

第二堵墙：EDA工具不是优雅的函数，而是经验的黑盒。

很多EDA工具的真正价值，并不在算法本身，而在无数工程经验堆出来的默认参数、启发式策略和corner case，行业黑话叫“know how”。

你可以让Agent调用工具，但你很难让Agent理解：为什么这个warning可以忽略，那个不行？

第三堵墙：责任链断裂。

软件里，AI写的代码出问题，大不了rollback，或者拔电断网。

但芯片流片失败，动辄就是上亿成本。所以问题就来了：谁来为智能体的“自主决策”负责？

这就不是技术问题了，而是工程伦理和产业责任问题。

智能体AI卡在EDA的哪一步？

如果我们站在一个更长期的技术演进视角，能看到一个非常关键的事实：智能体AI要真正实现EDA全流程自主设计，目前至少卡在两个核心瓶颈上。

第一，多智能体协同协议严重缺失。

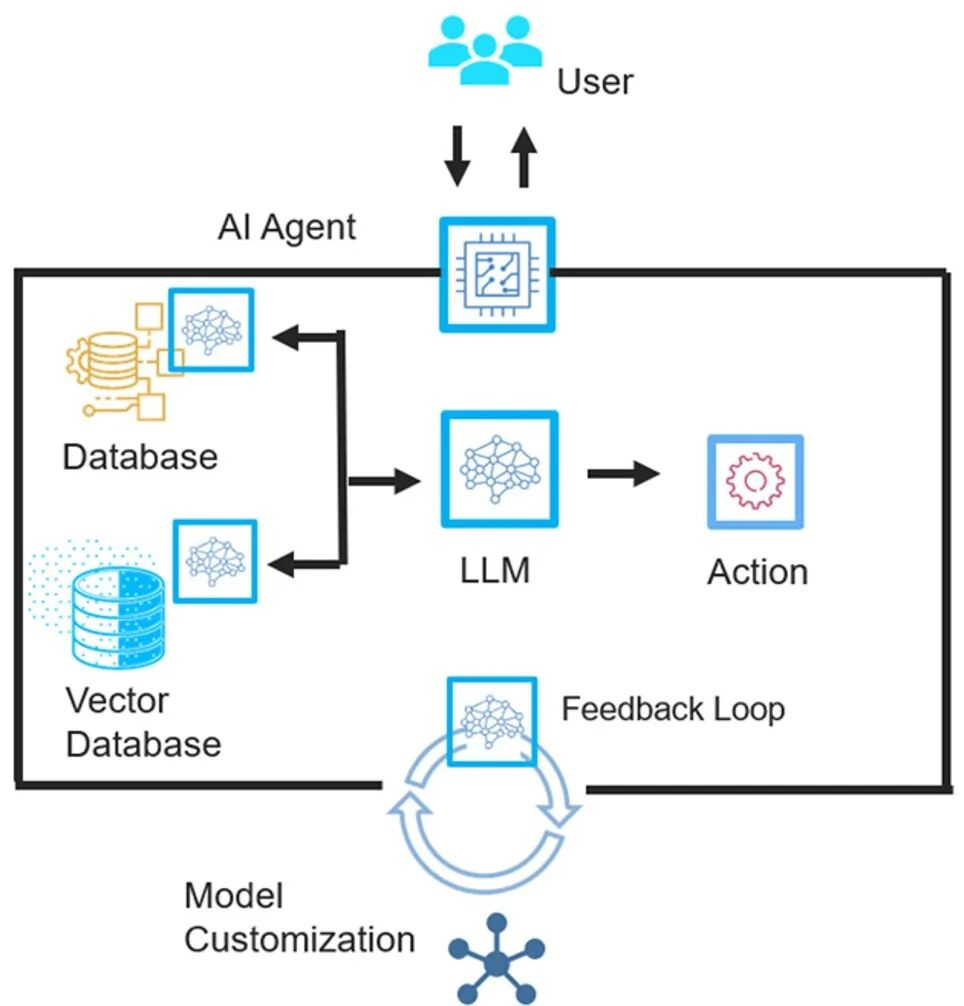

今天绝大多数智能体系统，本质上仍然是单Agent+工具调用，或者多个Agnet的静态分工。但EDA的本质，是一个跨前端、后端、验证、工艺、封装的紧耦合系统。

所以，如果多个Agent之间没有统一的设计意图描述语言、没有冲突检测与调和机制、没有目标对齐协议，那么所谓“多智能体”的美好理想，只会变成：

各自优化，各自翻车。

第二，跨物理场、跨尺度建模能力不足。

芯片设计不是单一物理问题，而是电、热、力、工艺、可靠性等等各种关键参数的的跨场耦合。特别是现在进入后摩尔时代，在先进工艺节点下，量子隧穿、随机工艺波动已经开始影响设计决策。

但如果智能体的决策模型里，没有物理机理，只靠历史数据拟合，那它做的不是设计，而是赌博。

智能体设计芯片，到底还有没有未来？

提到前面的那些问题很多人第一反应是，是不是模型还不够大？数据还不够多？

但在EDA领域，更大的模型并不总是关键解法。观察现在的技术发展与卡点，能看到真正的技术攻坚方向，其实只有两个：

方向一，把芯片物理机理嵌入智能体的决策框架。

这意味着不只是用AI预测结果，而是让AI理解为什么不能这么做。比如，让智能体AI有理有据的回答这些问题：为什么这个buffer不能再插？为什么这个局部拥塞不是靠reroute能解决？

本质上来说，这是一个可解释自主优化的问题，而不是寄希望于黑盒拟合来实现。

方向二，构建动态编排的多智能体协同协议。

真正可用的EDA智能体系统，不应该是你负责前端，我负责后端，互不干扰；而应该是，当某个区域出现时序瓶颈时，前端、后端、验证Agent能动态调整协作边界，并围绕问题临时形成“任务联盟”。正所谓：聚是一团火，散是满天星。

EDA需要迎接一场底层逻辑重构？

这还没完。如果说先进工艺节点让EDA变的更难，那么Chiplet和异构封装，则是让EDA变了一个物种。

在Chiplet时代，设计不再是一块芯片die的PPA优化，而是多Die、多工艺、多协议、多封装层级的系统级权衡。

这对智能体AI提出了一个非常苛刻的要求：它必须从工具级辅助，进化为系统级自主规划。

这意味着EDA工具链不能再各自为战、先分模块再返工；正相反，构建EDA的底层逻辑可能就需要被重构为以下三层：

• 顶层：系统级目标分解与约束生成




• 中层：跨模块、跨Chiplet的协同优化




• 底层：具体工具的自主参数适配




智能体AI在EDA的落地路线图：别一步跨太大

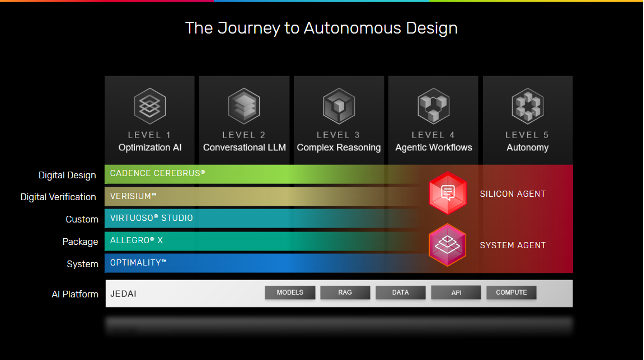

如果我们借鉴自动驾驶的分级体系，其实可以把EDA智能体能力分成五个阶段：

• L1：优化型AI（今天已大量商用）




• L2：对话式AI（提升工程师效率）

• L3：推理+DSL生成（自动脚本与流程拼装）

• L4：工作流级智能体（模块级自主设计）

• L5：全流程自主设计（长期研究目标）




现实的落地路径，注定是从低到高。真正理性的行业路线，应该遵循“三步走”：

第一步，场景穿透。即优先选择高痛点、低风险场景，比如：DRC自动修复、局部时序优化、Chiplet链路约束探索等等。先把低处的果子摘了。

第二步，能力沉淀。即把单点成功经验，沉淀为多智能体协同平台，逐步实现模块级的自主设计闭环。

第三步，范式重构。当技术、责任、生态逐渐成熟，EDA才有可能真正进入“设计能力服务化”的新阶段。

EDA公司在智能体这条路上，走到哪了？

以Cadence举例，它是目前EDA巨头中对智能体方向布局比较系统且克制的一家。

他们并没有急着喊“全自动设计芯片”，而是非常清楚地选择了从工具级AI，向系统级Agent逐步演进。

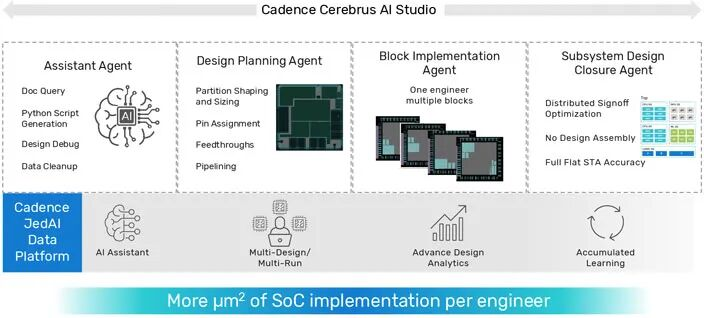

比如，为了让AI理解物理规则，Cadence的数字后端工具Cerebrus并不是简单地用神经网络去预测布局，而是采用了一种强化学习的架构。它会不断地尝试各种布局规划和参数配置。每尝试一次，底层的EDA引擎（比如Innovus）就会基于真实的物理模型，进行一次快速的评估（Reward/Penalty），并告诉AI这步走得好、功耗降了5%；或者这步不行，导致了严重的拥塞。

这个过程，不再是黑盒的“盲猜”，而是物理约束下的自主优化。

更进一步，到了Optimality这种针对多物理场系统仿真的工具中，AI面对的挑战升级了。这里不仅有电，还有热，还有磁。

在传统流程里，做一次全系统的电磁仿真可能需要几天。Optimality的做法是利用AI学习物理场的分布规律，用“AI代理模型”来加速求解过程。但请注意，这里的AI不是凭空捏造数据，而是基于麦克斯韦方程组的边界条件进行训练的。这说明智能体AI要想接管EDA，必须实现物理机理与自主决策的深度融合。它不能只看数据（Data-Driven），必须同时看规则（Physics-Driven）。

Cadence还花大力气搞了JedAI Platform，它把Cadence全家桶（Verification,Implementation,Analog,PCB,System）产生的所有数据，全部清洗、统一格式，存入一个巨大的数据湖中。这样他们的验证智能体Verisium就可以读取Cerebrus的历史数据，分析哪些模块最容易出Bug，从而针对性地生成测试用例。而系统优化智能体Optimality可以把散热数据实时反馈给Virtuoso，指导电路版图设计。

从这些例子可以看出，Cadence的路线非常清晰：

先解决真实痛点，再谈范式重构。

这也是为什么他们现在的AI，大多仍然停留在“可控的智能增强”，而不是“放飞自我”的自治系统。

写在最后：别指望智能体替你背锅

智能体一定会深刻改变芯片设计，AI一定会深刻改变芯片设计。这我毫不怀疑。

但它改变的方式，或许不是直接取代工程师，而是让工程师不断升级认知、推动EDA工具重构底层逻辑，并迫使整个行业重新思考责任与边界。

所以，当你听到有人说：再过两年，AI就能全自动设计芯片了。

你可以报以礼貌的微笑。

然后继续把自己的基本功练扎实。

因为你知道，在很长一段时间里，智能体可以帮你加速，但没办法替你背锅。
