你好大佬，请问这是“正经”模拟么？

本文来自微信公众号： CG世界 ，作者：小岛一颗聪

看多了正正经经、一板一眼的布料与肌肉模拟；今儿不一样，小编带你们刷一波看起来有点不太“正经”的

惊不惊喜，意不意外，开不开心？那废话不说，咱直接开摆！当然，在进入正题之前，还是要感谢下今天这组布料、肌肉模拟的提供者，Reddit艺术家：sirdioz69。

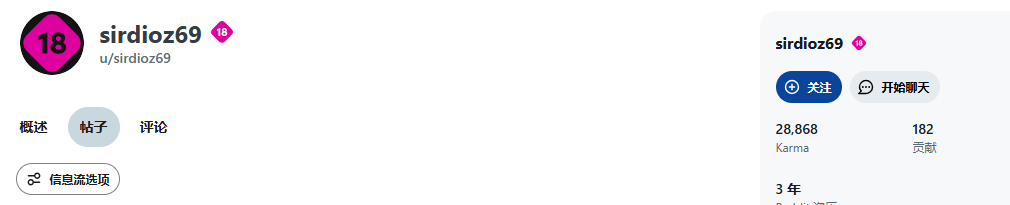

不必小编多说，看图各位懂的都懂，今天这期能放出来给各位看的内容可能比较有限，想要继续深入研究的，作者主页：

https://www.reddit.com/user/sirdioz69/submitted/

一周多前，sirdioz69在自己的Reddit平台上，分享了一个用Blender制作的趣味布料和肌肉模拟。

为了满足观众们的好奇心，这位大佬还热心分享了自己的整个创作过程。

作者首先对自己雕刻的基础网格进行了拓扑优化，同时添加“多级精度(Multires)”修改器，用来雕刻高精度细节；之后复制网格、缩小，参照现实素材和其他肌肉设置来雕刻肌肉。

遮罩并分离出每一块肌肉，拆分并重新网格化；随后利用创建的物理骨骼，对肌肉体积进行布尔运算，并在此基础上进一步雕刻，使用Quad Remesher完成肌肉重拓扑。

接着，为每块肌肉单独绘制权重、设置用于固定的自定义次级权重来防止模拟过程中出现异常形变。为了实现自然的有机运动，作者还赋予了每块肌肉独立的布料模拟属性，以确保肌肉的隆起与收缩符合解剖学规律，在保持体积不流失的同时还能完美处理自身及外部的碰撞交互。

随后，通过将所有肌肉重新网格化后组合在一起进行布尔运算，掏空用于渲染的网格，生成了一个“脂肪层”。由于肌肉会对脂肪网格进行布尔运算，因此会产生动态的厚度变化：在肌肉离皮肤比较远的地方，脂肪层更厚，晃动也更加明显；在肌肉靠近表面的地方，则让角色看起来更精瘦、轮廓更分明。

脂肪层作为模拟的核心，作者应用了数百个单独遮罩的“表面变形”来捕捉每一块肌肉的运动，然后在脂肪外壳本身上运行布料模拟，以产生次级晃动并修复穿插问题；最后，用一个代理皮肤（有自己的布料模拟，并被压缩在脂肪层上）将其包裹。

对于衬衫的布料模拟，作者使用了代理网格来驱动，并利用张力贴图来驱动皱纹贴图制作更精细的褶皱。

由于物理数据量巨大，烘焙每帧大约需要3秒钟，视口播放时的帧率也只有5 FPS。为了能正确地审视动作，作者将整个模拟导出为Alembic格式，以实时的24 FPS回放动画来进行最后的润色。

好有活力的布料模拟测试，作者大大先将模拟数据烘焙到肌肉上，再让它们去驱动表面的形变。

至于为什么要让肌肉去驱动表面形变，自然是因为在某些特定的需要追求极致写实度的场景下，让皮肤像一层“布料”一样包裹在由动画驱动的底层骨骼网格上，能够大幅提升真实感。

布料模拟Part3，角色的衣物被处理为单面且一体成型的网格结构，在模拟烘焙完成后才添加实体化与细分曲面修改器；至于视觉上的接缝、针脚以及大部分褶皱细节，并非源自真实的拓扑结构，而是通过法线贴图巧妙呈现。

布料模拟是在极其精简的拓扑结构上运行的，随后利用Catmull Clark细分算法重塑其形态。引入细分曲面的目的，不仅是为了消除因平面剧烈变化而产生的阴影伪影，使其平滑化，更是为了解决实体化修改器带来的法线伪影问题。处理方式极其干净，乍看之下就像是通过高密度拓扑进行布料模拟得出的结果。

不过，作者出于趣味性考量将特定部位的权重设定过高，导致布料显得过于有弹性了，缺乏应有重量感，却也意外带来了充满戏剧性与幽默感的视觉效果。

尝试在单一骨骼上堆叠9层布料模拟，目的是对Blender的布料解算能力进行极限压力测试。

具体操作是先将7层布料模拟，作为“包裹层”分别布置在臀部、乳沟、大腿及腹部区域；在此基础上叠加一层短裤模拟。为了进一步增加复杂度，作者还在最外层覆盖了一件衬衫。

为了解决多层叠加引发的穿插问题，又进行了多次重新烘焙来修正瑕疵，一整个浑然天成。

测试并未使用隐藏的独立碰撞对象，而是将整个身体网格直接设定为碰撞体。解决堆叠冲突的关键在于分层烘焙策略，作者习惯使用Alembic（.abc）文件进行烘焙，来有效规避Blender原生工作流中的一些不稳定因素。

挑战Blender极限不能停，单一骨骼上堆叠10层布料模拟。

动捕数据来自Adobe Mixamo，之后作者将其重定向到了自己的骨骼上。

说了带你们看点不一样的，渲染看多了，现在带各位看看渲染“翻车”

作者对自己早期动画《Drifting Cat》进行的重制，不过为了省事只用了打的发光平面来模拟环境光，但却忘记在渲染设置里把平面隐藏掉。

于是就导致在光滑的表面上映出了长方形灯光板，加上炫光特效后穿帮就更加明显

开篇咱们也说了，这位的作品数量有限，有限的作品中方便拉出来的数量就更有限，所以咱今天的分享就到这里了。
